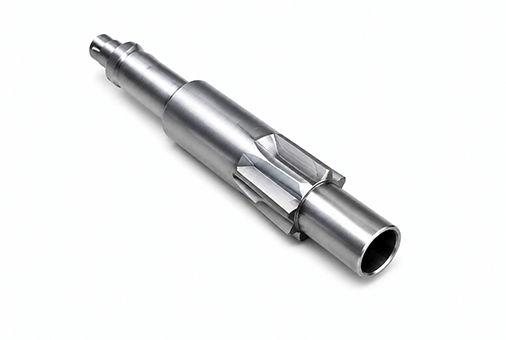

پنیون سوپورت عرضی تراش تبریز TN50 | چرخ‌دنده انتقال حرکت دقیق سوپرت عرضی

پنیون سوپورت عرضی تراش تبریز TN50 یکی از قطعات مهم در مکانیزم حرکتی سوپرت عرضی دستگاه تراش است که وظیفه انتقال نیرو و حرکت از مجموعه گیربکس و مکانیزم دستی به میل پیچ عرضی را بر عهده دارد. این قطعه کوچک اما بسیار مهم، نقش کلیدی در حرکت نرم، دقیق و کنترل‌شده کشویی عرضی دستگاه ایفا می‌کند و سلامت آن تأثیر مستقیمی بر کیفیت عملیات ماشین‌کاری دارد.

در دستگاه‌های تراش، سوپرت عرضی وظیفه حرکت ابزار در جهت عمود بر محور قطعه کار را بر عهده دارد. این حرکت برای انجام عملیات‌هایی مانند پیشانی‌تراشی، تنظیم عمق برش، ایجاد شیار و کنترل دقیق اندازه قطعه بسیار مهم است. حرکت این بخش توسط مجموعه‌ای از قطعات مکانیکی شامل میل پیچ، مهره، چرخ‌دنده‌ها و پنیون انجام می‌شود. خرابی هر یک از این قطعات می‌تواند باعث ایجاد لقی، کاهش دقت و اختلال در عملکرد دستگاه شود.

پنیون سوپورت عرضی چه وظیفه‌ای دارد؟

پنیون یک چرخ‌دنده کوچک است که برای انتقال حرکت چرخشی بین دو بخش مکانیکی استفاده می‌شود. در سیستم سوپرت عرضی تراش تبریز TN50، این قطعه وظیفه دارد نیروی ایجاد شده توسط مکانیزم حرکت را به میل پیچ عرضی منتقل کند تا کشویی عرضی بتواند به صورت دقیق حرکت کند.

عملکرد صحیح پنیون باعث می‌شود حرکت سوپرت بدون ضربه، گیرکردن و با کمترین میزان لقی انجام شود. زمانی که اپراتور فلکه حرکت عرضی را می‌چرخاند، نیرو از طریق مجموعه چرخ‌دنده‌ها به پنیون منتقل شده و در نهایت باعث چرخش میل پیچ و حرکت خطی سوپرت می‌شود.

اهمیت کیفیت پنیون در دستگاه تراش TN50

با توجه به اینکه پنیون سوپورت عرضی دائماً درگیر انتقال نیرو و تماس چرخ‌دنده‌ای است، کیفیت ساخت آن اهمیت زیادی دارد. دندانه‌های این قطعه باید دارای شکل هندسی دقیق باشند تا درگیری مناسب با سایر چرخ‌دنده‌ها ایجاد شود.

استفاده از پنیون بی‌کیفیت یا قطعه‌ای که دندانه‌های آن با دقت کافی ساخته نشده باشد، می‌تواند مشکلاتی مانند:

• ایجاد صدای اضافی هنگام حرکت سوپرت
• افزایش لقی سیستم حرکتی
• کاهش دقت تنظیم ابزار
• سایش سریع چرخ‌دنده‌های مرتبط
• سخت شدن حرکت دستی سوپرت

را ایجاد کند.

به همین دلیل انتخاب قطعه‌ای که مطابق استانداردهای مکانیکی تراش تبریز TN50 ساخته شده باشد، اهمیت زیادی دارد.

علائم خرابی پنیون سوپورت عرضی تراش تبریز TN50

خرابی پنیون معمولاً به مرور زمان و بر اثر کارکرد طولانی دستگاه اتفاق می‌افتد. برخی از مهم‌ترین نشانه‌های فرسودگی این قطعه عبارت‌اند از:

• ایجاد لقی در حرکت عرضی سوپرت
• حرکت نامنظم یا ضربه‌ای کشویی عرضی
• شنیده شدن صدای غیرعادی از قسمت آپرون یا سوپرت
• سخت شدن چرخاندن فلکه حرکت عرضی
• کاهش دقت در تنظیم بار ابزار
• خوردگی یا شکستگی دندانه‌های چرخ‌دنده

در صورت مشاهده این علائم، بررسی مجموعه کامل حرکت عرضی شامل میل پیچ، مهره، پنیون و چرخ‌دنده‌های مرتبط ضروری است؛ زیرا خرابی یکی از قطعات می‌تواند باعث آسیب به سایر بخش‌ها نیز شود.

ویژگی‌های پنیون سوپورت عرضی تراش تبریز TN50

این قطعه برای استفاده در دستگاه تراش تبریز مدل TN50 طراحی شده و باید دارای ویژگی‌های مکانیکی مناسب برای کارکرد طولانی در محیط صنعتی باشد.

مهم‌ترین ویژگی‌های یک پنیون استاندارد عبارت‌اند از:

• طراحی مطابق مکانیزم سوپرت عرضی TN50
• دقت بالا در ساخت دندانه‌ها
• مقاومت مناسب در برابر فشار و سایش
• انتقال روان نیرو
• کاهش لقی در سیستم حرکت
• قابلیت نصب آسان در مجموعه دستگاه
• افزایش عمر مفید سیستم سوپرت

ارتباط پنیون با عملکرد دقیق سوپرت عرضی

دقت دستگاه تراش تنها به کیفیت اسپیندل و ریل‌ها وابسته نیست، بلکه مجموعه حرکت سوپرت نیز نقش بسیار مهمی دارد. سوپرت عرضی باید بتواند با کمترین میزان لقی حرکت کند تا اپراتور بتواند مقدار باربرداری را به صورت دقیق کنترل کند.

پنیون سالم باعث می‌شود ارتباط بین اجزای حرکتی دستگاه بدون اتلاف نیرو انجام شود. این موضوع مخصوصاً در کارهای دقیق مانند ساخت قطعات مهندسی، تعمیرات صنعتی و تولید قطعات با تلرانس پایین اهمیت زیادی دارد.

نکات مهم هنگام خرید پنیون سوپورت عرضی TN50

هنگام خرید این قطعه باید حتماً مدل دقیق دستگاه بررسی شود. تراش‌های مختلف ممکن است از نظر تعداد دندانه، قطر، نوع محور و ابعاد نصب تفاوت داشته باشند.

همچنین بهتر است هنگام تعویض پنیون، وضعیت سایر قطعات مرتبط مانند چرخ‌دنده‌های انتقال حرکت، میل پیچ عرضی و مهره سوپرت نیز بررسی شود. نصب یک پنیون جدید در کنار قطعات بسیار فرسوده ممکن است باعث کاهش عمر قطعه جدید شود.

خرید پنیون سوپورت عرضی تراش تبریز TN50

پنیون سوپورت عرضی تراش تبریز TN50 یکی از قطعات حیاتی در سیستم حرکت عرضی این دستگاه محسوب می‌شود. استفاده از قطعه با کیفیت، باعث افزایش دقت ماشین‌کاری، حرکت روان‌تر سوپرت و کاهش هزینه‌های تعمیرات خواهد شد.

برای کارگاه‌هایی که از دستگاه تراش تبریز TN50 استفاده می‌کنند، نگهداری صحیح و تعویض به‌موقع قطعاتی مانند پنیون، میل پیچ و مهره عرضی اهمیت زیادی دارد. یک سیستم حرکتی سالم باعث می‌شود دستگاه با دقت اولیه خود کار کرده و کیفیت تولید قطعات حفظ شود.
